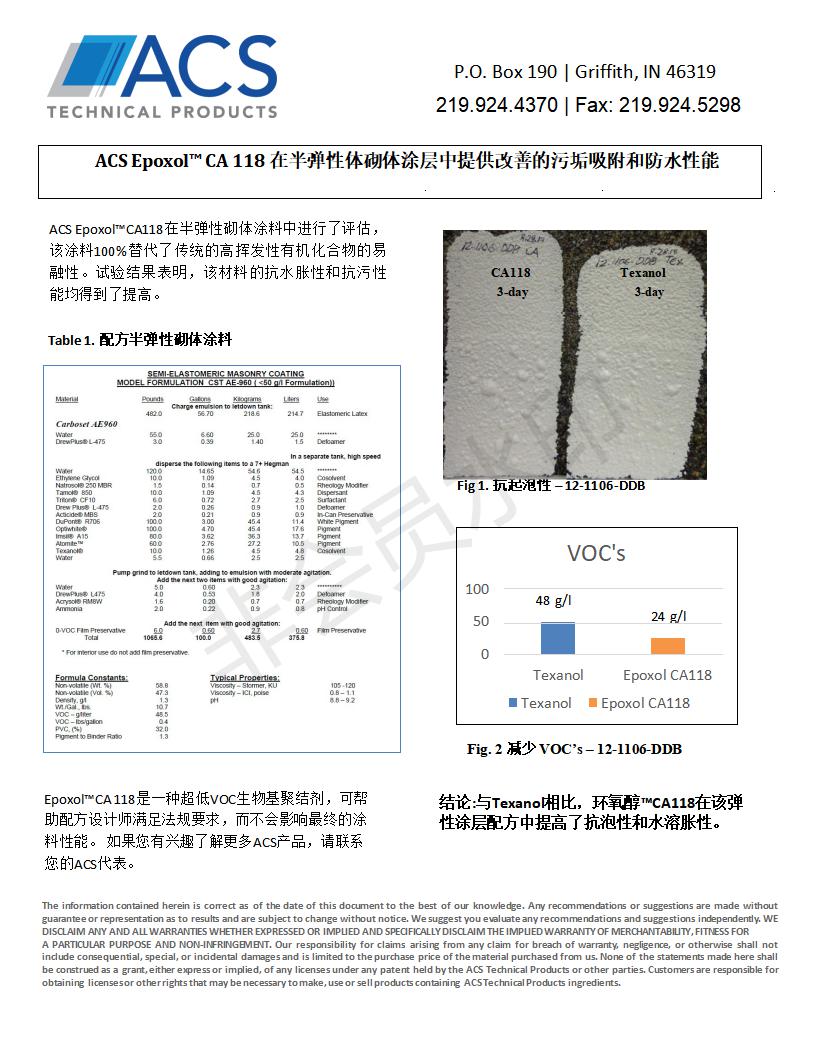

建筑涂料
對(duì)標(biāo)產(chǎn)品：
1).增塑劑：BBP S-160
2).成膜助劑：TEXANOL®酯醇
認(rèn)證：美國(guó)FDA/KOSHER
以下是CA-118作為增塑劑與美國(guó)福祿BBP的對(duì)比試驗(yàn)：

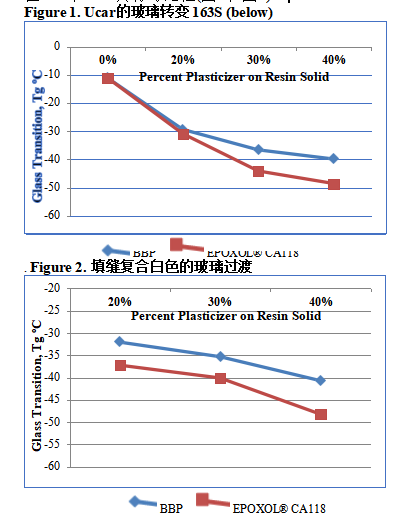

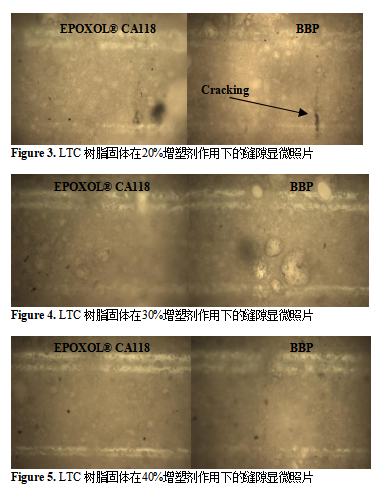

CA118的塑化性能優(yōu)于BBP，其玻璃化轉(zhuǎn)變率較低(圖1)。若要與40% BBP相比較，則需要大約27%的環(huán)氧樹脂CA118才能達(dá)到至少類似的玻璃轉(zhuǎn)變。同樣，在填縫復(fù)合配方中，如圖3所示，只需約30%的環(huán)氧醇CA118就能在40%時(shí)實(shí)現(xiàn)類似于BBP的玻璃化轉(zhuǎn)變。在20%增塑劑作用下，環(huán)氧醇CA118用低溫聚結(jié)(LTC)方法完成了膜的形成，而BBP則出現(xiàn)了小裂紋(圖3，如圖箭頭所示)。BBP和環(huán)氧醇CA118在30%和40%具有可比性(圖4和圖5)。
試驗(yàn)性的：

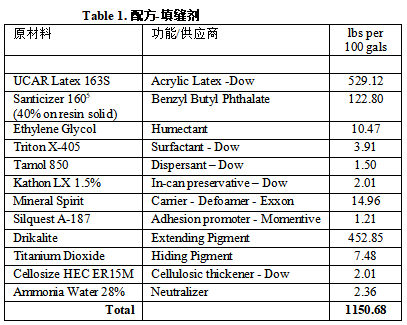

使用可用的混合器根據(jù)表1中的UCAR乳劑制備填縫劑。增塑劑的劑量估計(jì)為20％，30％和40％。由于填縫料的高剪切力，可用的混合器和槳葉不適合完全混合/分散總量的顏料（Drikalite），因此，在手動(dòng)混合的同時(shí)添加了剩余顏料的1/3，但要確保均勻混合獲得了。用20 ml注射器（模擬填縫槍分配器）將填縫劑涂在離型紙上，在室溫下干燥7天，并使用TA Q1000測(cè)定玻璃化轉(zhuǎn)變溫度。通過拉長(zhǎng)一個(gè)8 cm長(zhǎng)的填縫直至填縫破裂并測(cè)出伸長(zhǎng)率，以非常粗糙的方式評(píng)估同一填縫膜的伸長(zhǎng)率。還使用10密耳濕膜厚度評(píng)估了低溫固化，并在40 0F的櫥柜中干燥，并在顯微鏡下評(píng)估了裂紋/成膜。
乳膠也與增塑劑以20％，30％和40％混合。用3密耳的鳥涂藥器將混合物涂在離型紙上，在正常實(shí)驗(yàn)室條件下干燥。還使用10密耳濕膜厚度評(píng)估了低溫固化，并在LTC柜（400F）中干燥，并在顯微鏡下和視覺下評(píng)估了裂紋/成膜。
參考資料
（1）ACS技術(shù)產(chǎn)品，批次＃12028； 4911-147
（2）鄰苯二甲酸丁酯
（3）符合ASTM C 920（25％）填縫劑建議K-2224 –
陶氏Ucar乳液
（4）Ucar 163S –陶氏Ucar –固體含量58％，Tg = -11 0C
替換為EPOXOL®CA118
以下是CA-118作為成膜助劑和美國(guó)福祿BBP的對(duì)比試驗(yàn)：

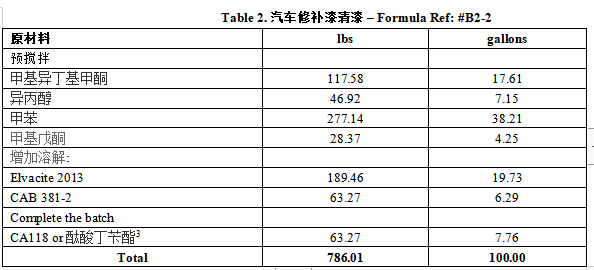

在自動(dòng)修補(bǔ)的透明清漆配方中，相對(duì)于BBP作為增塑劑評(píng)估了CA118（表2）。并排進(jìn)行了性能評(píng)估4，以與BBP進(jìn)行比較。 CA118與Elvacite 2013具有很好的兼容性。

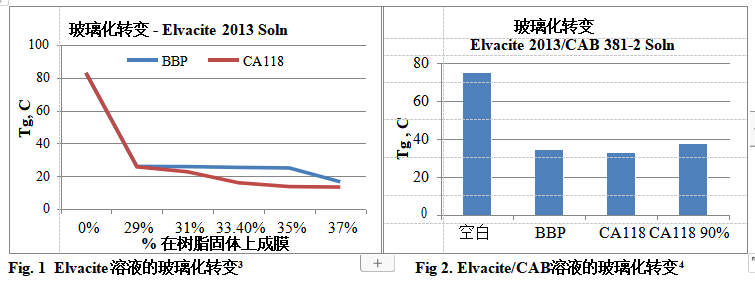

圖1顯示了在不同增塑劑用量下Elvacite溶液5的玻璃化轉(zhuǎn)變。在Elvacite上，大約需要29％的ca118才能與BBP的Tg相等，為33.4％。如圖2所示，以1lb-lb為基礎(chǔ)，Elvacite / CAB溶液6的CA118的Tg低于BBP，但90％的CA118比BBP和CA118柔軟。

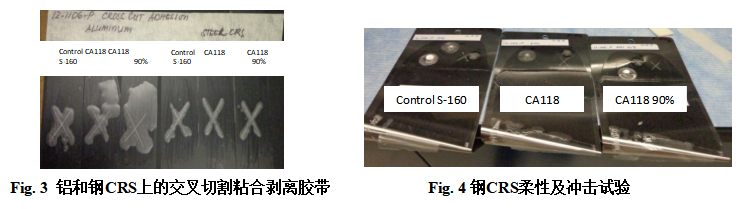

三個(gè)樣品在鋼（CRS）上的劃格法附著力相當(dāng)，但在鋁上卻沒有（圖3）。如圖4所示，柔韌性和抗沖擊性也相當(dāng)。

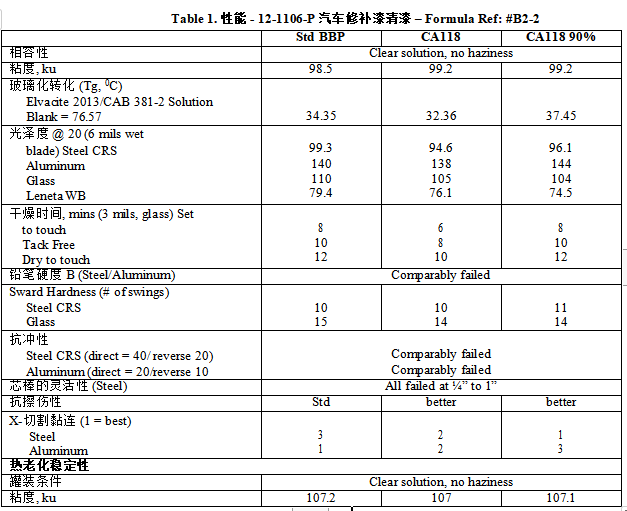

表1顯示了BBP和CA118的比較性質(zhì)。鋼，玻璃和leneta紙上的光澤度表明CA118略低于BBP。在鋼和鋁板上，B鉛筆的硬度都相當(dāng)差。鋼和玻璃表面上的硬皮硬度幾乎是可比的。與CA118相比，CA118在90％和標(biāo)準(zhǔn)條件下顯示出更快的干燥時(shí)間。
參考：
（1）公式參考：＃B2-2
（2）Elvacite 3013 –低分子量的甲基丙烯酸甲酯/甲基丙烯酸正丁酯共聚物，用于工業(yè)上的清漆，氣霧劑，油墨和塑料涂料；
Tg = 75 0C; 兆瓦= 34,000
（3）Santicizer®160-出色的增塑劑，對(duì)多種樹脂（費(fèi)羅）具有強(qiáng)溶劑能力
（4）在正常室溫下老化7天后評(píng)價(jià)薄膜的性能。
（5）Elvacite溶液– Elvacite 2013溶解在基于配方的混合溶劑中（表1）
（6）Elvacite / CAB溶液–根據(jù)配方將Elvacite 2013和CAB 381-2溶解在混合溶劑中（表1）
